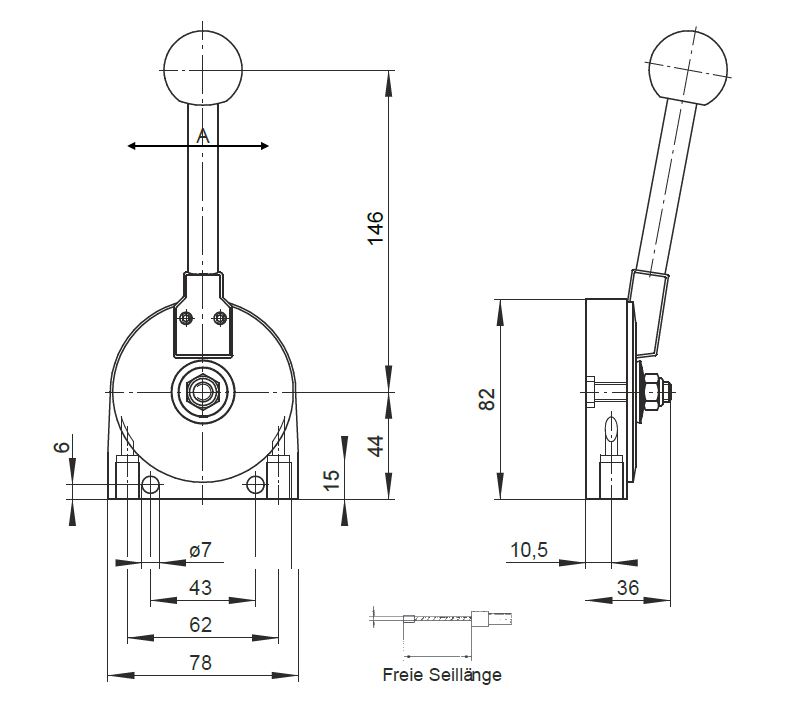

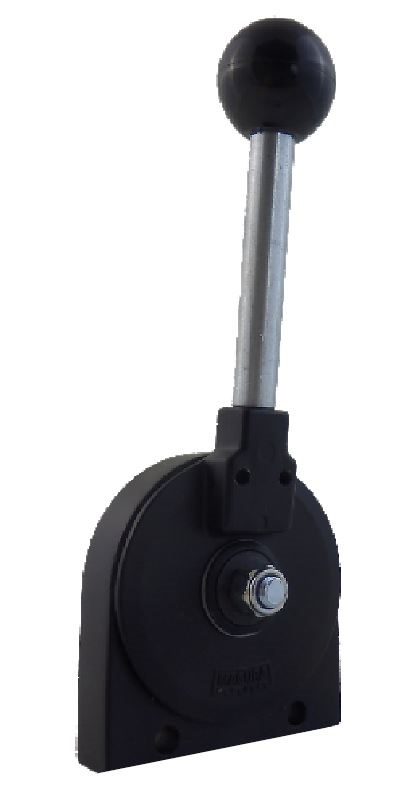

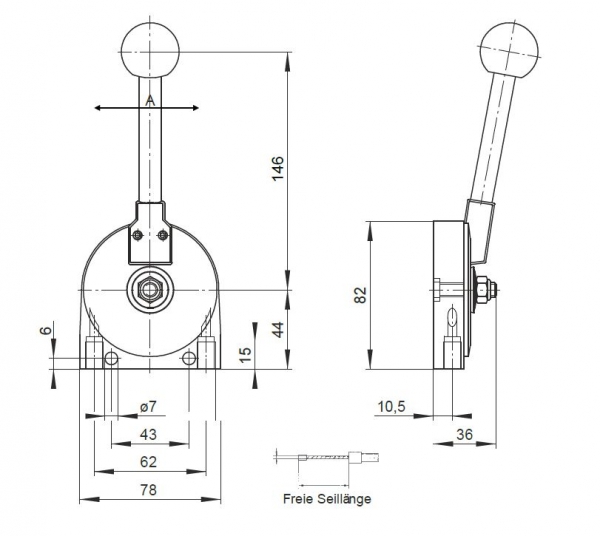

REGULIERHEBEL MAGURA 22.3.1 LS mit 4 Kugelrasten auf den Gesamthub verteilt
- Für maximale Betätigungskraft bis 400 N
- Spritzwassergeschützt und symmetrisch
- Zugbetätigung: für Rundlitze und Rundlitzenseil bis Ø 1,6 mm nach DIN 71984, Teil 1 und Teil 2.
- Zug- und Druckbetätigung: Für Gabelköpfe nach DIN 71752 und Winkelgelenke nach DIN 71802.
Seilhülle nach DIN 71984, Teil 3. Seilbefestigung mit Klemmschraube.
Die Haltekraft ist mit Hilfe der selbstsichernden Mutter einstellbar.
- Werkstoffe: Gehäuse und Hebelscheibe aus Feinzink-Gusslegierung.
- Handhebel aus Stahl mit Kunststoffgriff.
- Oberflächen: Lackiert schwarz
Anschluss
Richtung |
Hub in mm |
A = Drehung |
Max. Haltekraft in N |
Hebellänge |
Freie Seillänge |
Seil Ø max. |
| L/R |
25.5 |
91° |
50 |
80 |
31 |
1.6 |
