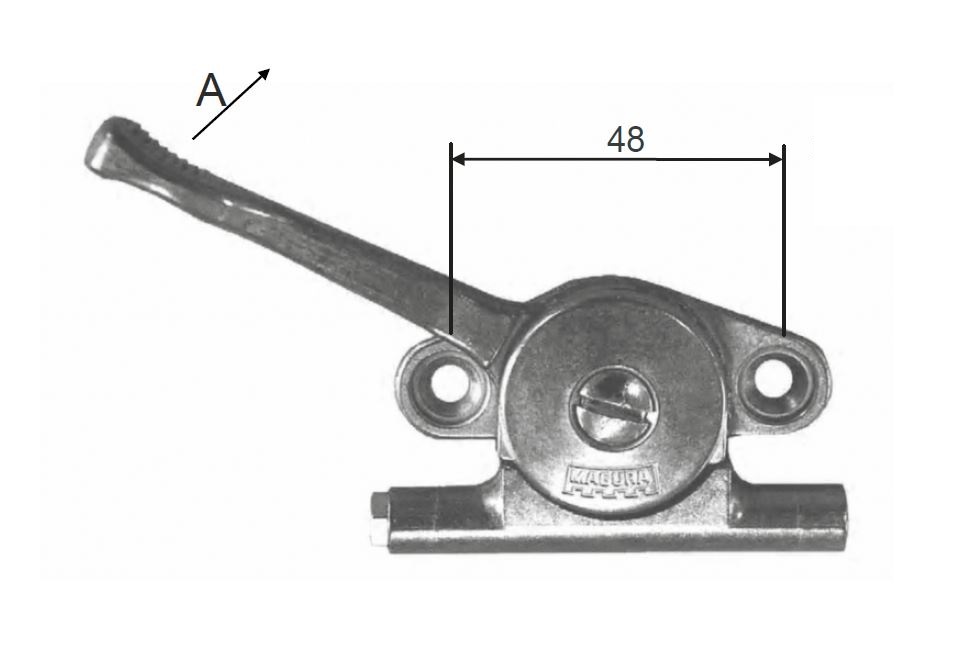

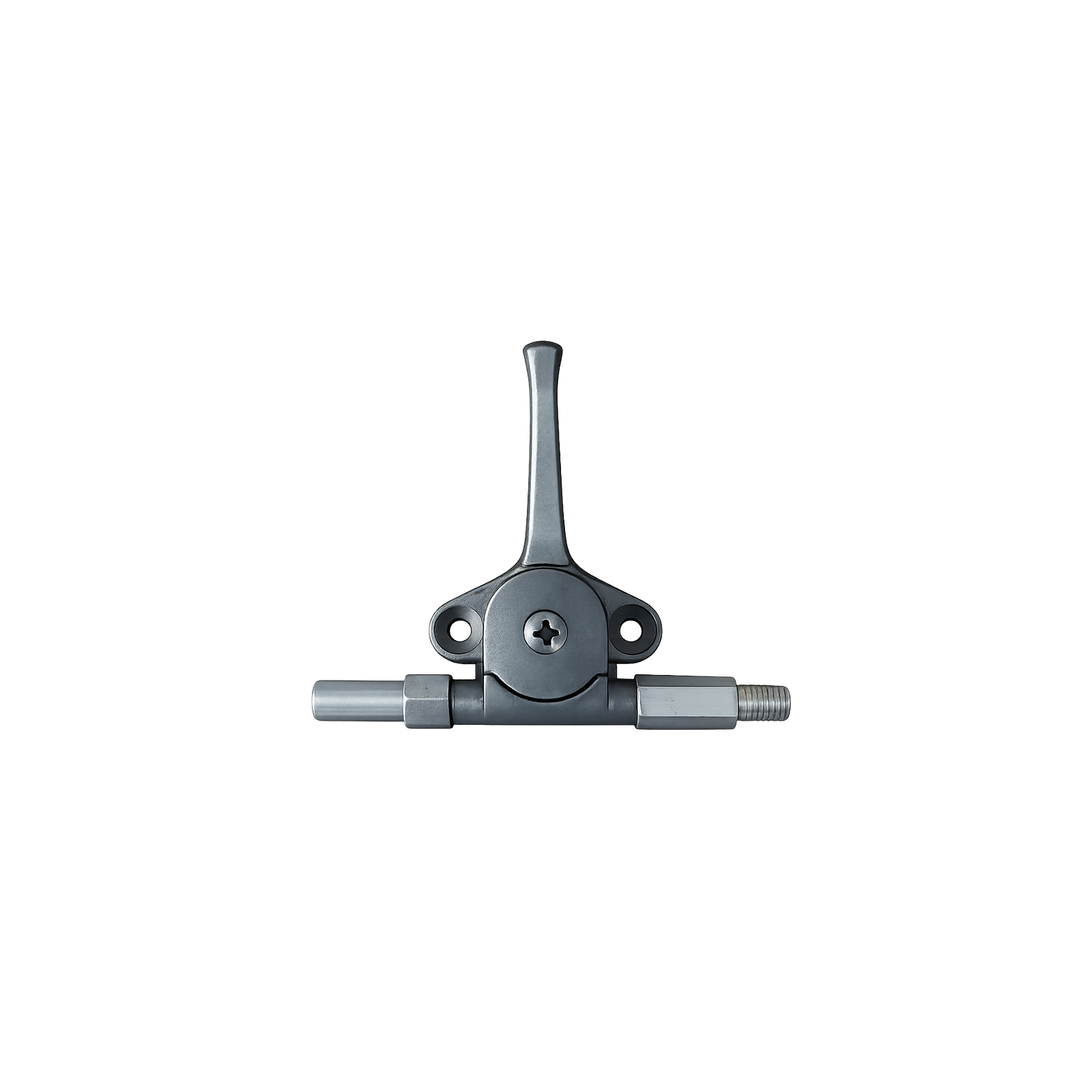

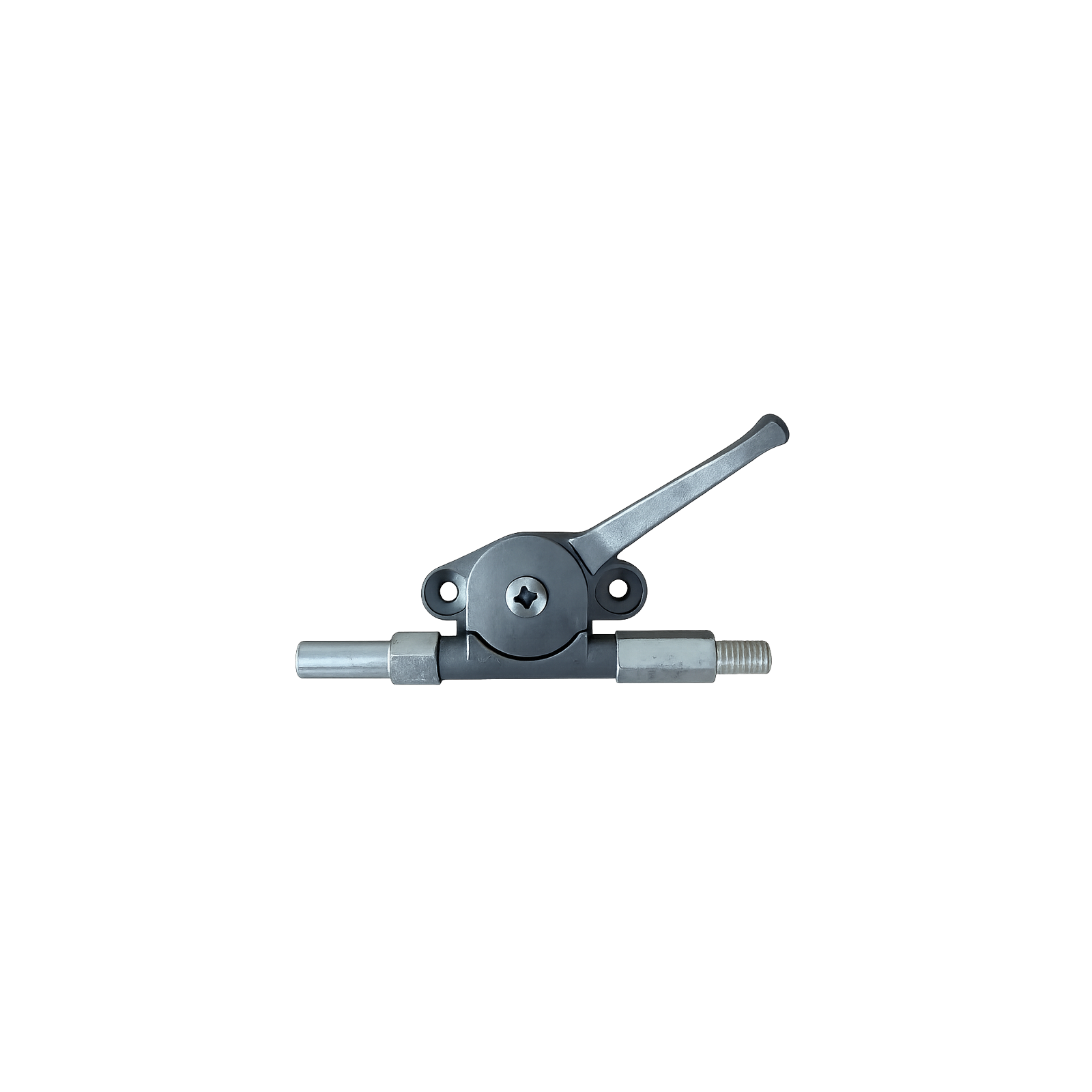

REGULIERHEBEL MAGURA 16 mit Flanschbefestigung, Anschlussrichtung links.
- Für maximale Betätigungskraft bis 120 N.
- Zugbetätigung: für Rundlitze und Rundlitzenseil bis Ø 1,6 mm nach DIN 71984, Teil 1 und Teil 2.
- Zug- und Druckbetätigung: Für Stahldraht bis Ø 1,6 mm nach DIN 2076.
- Seilhülle nach DIN 71984, Teil 3. Seilbefestigung mit Löt- oder Pressnippel in der Zahnstange.
- Anschluss Ø 6,5 mm oder Rd5.
- Gehäuse und Deckel aus Feinzink-Gusslegierung.
- Handhebel aus Feinzink-Gusslegierung bzw. Aluminium-Knetlegierung
- Oberflächen: blank (BK)
| Hub in mm |
A = Drehung |
Max. Haltekraft in N |
Hebellänge |
Freie Seillänge |
Seil Ø max. |
| 48 |
170° |
100 |
80 |
50 |
1.6 |
